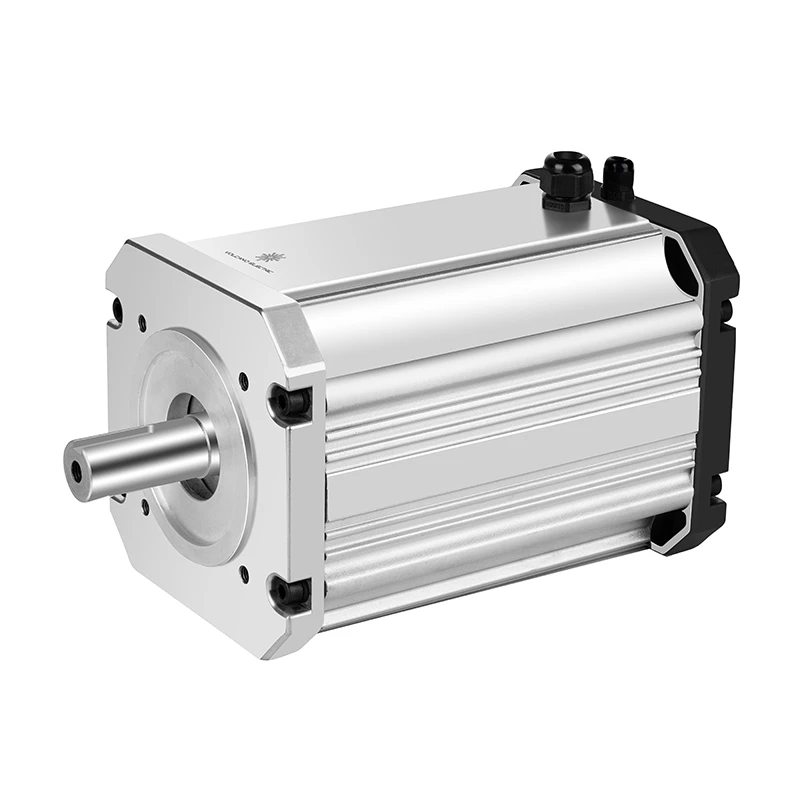

Тип двигуна PMSM

Рішення для низькошвидкісного та високошвидкісного прямого приводу усувають ланки передачі, такі як коробки передач, шківи, трансмісійні тяги та гідравлічні муфти; У той же час його зручно інтегрувати та проектувати з навантаженням, ще більше спрощуючи несучу конструкцію системи. Система має просту структуру, високу експлуатаційну надійність, простий монтаж, налагодження та обслуговування, і навіть не потребує обслуговування.

Проста структура, надійна робота та легка інтеграція

І застосувати систему прямого приводу, щоб замінити традиційну систему асинхронний двигун + коробка передач (або ремінний пристрій), зменшити втрати передачі та підвищити ефективність системи. Електродвигуни, розроблені для живлення від синусоїдальної напруги в межах номінального діапазону

Номінальна потужність: 2,25 кВт~5,5 кВт

Номінальна напруга: 220VAC/30VAC

Переконайтеся, що підвищення температури відповідає рівню ізоляції при номінальній вихідній потужності та може працювати безперервно протягом тривалого часу

Діапазон температур навколишнього середовища: -15 градусів C~+45 градусів C

Висота не більше 1000 метрів

Технічні параметри

IEC100/112 рамка	Оцінений Вихід	Оцінений Крутний момент	Оцінений поточний	Оцінений швидкість	nмиттєвий Максимальний крутний момент	пік швидкість	Крутний момент Постійний	Індукований Напруга Постійний	Ротор Інертність
220 В змінного струму (налаштовується напруга 24/48/60/ 72/96VDC)	кВт	N.m	A	обертів на хвилину	N.m	обертів на хвилину	N.m/A	В/кр/хв	кг-м²
	2.25	21.49	8.54	1000	64.46	1200	2.52	205	0.00641
	3.75	35.87	14.23	1000	107.44	1200	2.52	205	0.0084
		23.88	14.23	1500	71.63	2000	1.68	127	0.00641
		77.94	14.23	3000	35.87	5000	0.84	67	0.0044
	5.5	35.02	20.87	1500	105.05	2000	1.68	127	0.0084
	5.5	17.51	20.87	3000	52.53	5000	0.84	67	0.00641

IEC100/112 рамка	Оцінений Вихід	Оцінений Крутний момент	Оцінений поточний	Оцінений швидкість	Миттєвий Максимальний крутний момент	пік швидкість	Крутний момент Постійний	Індукований Напруга Постійний	Гнильабо Інертність
380 В змінного струму (Настроюється напруга 24/48/60/ 72/96 В постійного струму)	кВт	N.m	A	обертів на хвилину	N.m	обертів на хвилину	N.m/A	В/кр/хв	кг-м²
	2.25	21.49	4.90	1000	64.46	1200	4.38	355	0.00641
	3.75	35.87	8.17	1000	107.44	1200	4.38	355	0.0084
		23.88	8.17	1500	71.63	2000	2.92	205	0.00641
		77.94	8.17	3000	35.87	5000	1.46	716	0.0044
	5.5	35.02	20.87	1500	105.05	2000	1.68	205	0.0084
	5.5	17.51	77.98	3000	5253	5000	1.46	116	0.00641
